Печь для бани своими руками

Чтобы снизить материальные расходы на строительство бани, необходимо печь для бани построить своими руками. Любой застройщик задумавший построить для себя баню, начинает с поиском проектов наиболее интересных и практичных печей для бани.

Кладка фундамента печи :

Печь в русской бане делают кирпичной. Ее размеры зависят от объема парной. Строительство печи для бани своими руками начинается с фундамента. Основанием печей массой более 750 кг служит фундамент, меньшей массы -ставят на бетонном полу без фундамента. Глубина его заложения -0,5 м от поверхности земли, размер на 5 см больше, чем печь (в каждую сторону). Фундамент под печь как правило изготавливают из бутового камня, бетона или кирпича. Тип фундамента зависит не только от вида грунта, но и от веса вашей каменки. Сверху фундамента укладывают ряд кирпичей и затем устраивают гидроизоляцию.

Растворы для кладки фундамента:

Для приготовление цементного раствора( более подробно читай строительные растворы),  необходимо взять 1 часть цемента и 3 части песка. Для приготовления известково-цементного( читай подробнее известковый раствор) -1 часть цемента, 2 части извести и 8-16 частей песка. В последнем случае количество песка зависит от жирности извести и марки цемента.

Топливник печи для бани:

В топливнике для лучшего горения топлива необходима колосниковая решетка. При использование дров ее укладывают на одном уровне с топочной дверцей. Топливник для каменного угля имеет неглубокую шахту( читай устройство печи), в которой решетка установлена на глубине до 300 мм от уровня топочной дверцы. Кроме того, с обеих сторон и сзади топливника устраивают небольшие скосы, чтобы во время сжигания уголь скатывался вниз и после окончания горения колосниковая решетка оказывалась закрытой раскаленными прогоревшими углями.

Минимальная толщина наружных стен топливника -полкирпича( 120 мм). Зольник расположен под колосниковой решеткой и предназначен для сбора золы, образующейся при сжигании твердого топлива и регулирования подачи воздуха в топочное пространство. При отсутствии зольника воздух попадает в топливник через дверцу и не проходит сквозь толщу топлива, которое в этом случае сгорает не полностью. Подачу воздуха в зольник регулируют поддувальной дверцей.

При поступлении в топливник избытка воздуха температура в зоне горения снижается, процесс сгорания топлива ухудшается. При недостаточном притоке воздуха из-за образования продуктов неполного сгорания горение протекает неравномерно. В горловине дымохода или в дымовой трубе банных печей для регулирования тяги также устанавливают задвижку. Когда топливо полностью прогорело задвижку закрывают. Если в топливнике к моменту закрывания дымовой трубы остались несгоревшие головешки или уголь, при недостатке воздуха образуется угарный газ, который может стать причиной отравления.

Если догорание головешек затягивается, проникающий через закрытую колосниковую решетку холодный воздух уносит с собой большое количество тепла. При использовании каменного угля в задвижке или вьюшке, закрывающих дымовую трубу, делают отверстие диаметром 20 мм для удаления угарного газа.

Кладка стен печи:

Для кладки стен печей -каменок используют обыкновенный полный кирпич 1 сорта( более подробная информация в статье -«Кирпич и камни керамические«). Дырчатый и силикатный кирпич не могут применяться, так как они не выдерживают высоких температур и разрушаются. Прежде чем приступить к кладке, кирпичи следует опустить в воду на 1-2 минуты. Это делается для повышения вяжущей способности раствора.Раствор для кладки из обыкновенного кирпича готовится из глины и песка( смотри раствор для кладки печи).

Перед укладкой на раствор кирпичи должны быть предварительно подогнаны, особенно это касается верхней кладки ( от низа дымоходов). Во время кладки строго придерживайтесь порядовок, указанных в проекте печи, время от времени проверяя правильность укладки уровнем, линейкой и отвесом. Горизонтальности кладки печи вы сможете достичь следующим образом: первый угловой кирпич кладите на тонкий слой раствора, второй — на более толстый. Перекройте кирпич правилом, на него поставьте уровень. Вдавливая второй кирпич, добейтесь горизонтальности. Так же уложите третий, четвертый и все остальные промежуточные кирпичи.

Во время кладки соблюдайте основное правило: швы должны заполняться раствором на всю глубину, чтобы продукты сгорания, даже в малом количестве, не проникали в помещение бани. Кроме того, колотые и тяжелые кирпичи должны лежать шероховатыми гранями наружу а гладкими-внутрь. Швы между кирпичами стен должны быть как можно тоньше, норма -5 мм. Для кладки и футеровки печного топливника используется тугоплавкий и огнеупорный кирпич, который скрепляется раствором из глины и шамота.

В этом случае растворный шов не должен превышать 3 мм. Нельзя перевязывать ряды обычного кирпича с рядами из тугоплавкого или огнеупорного кирпича из-за разной степени расширения при высокой температуре. Во время кладки строго соблюдайте правила перевязки кирпичей: каждый вертикальный шов должен перекрываться кирпичом верхнего ряда. Особенностью кладки печей является и то, что класть следующий ряд нельзя до того, как будет сложен предыдущий. Для обеспечения гладкости внутренней поверхности печи через каждые 4 ряда надо протирать кладку мокрой тряпкой.

Кладка трубы:

Труба для каменки сооружается на массиве печи. Сама труба имеет толщину стенки от 0,5 до 1 кирпича. В трубе толщиной в кирпич проходные сечения каналов должны быть выполнены в полкирпича. Чаще всего трубу кладут толщиной в полкирпича. Внутренняя поверхность дымоходов делается ровной, не замазывается глинистым раствором, иначе его крошки засорят дымоход. Для возведения трубы используется цементный раствор или известковый а также хорошо обожженный качественный глиняный полнотелый кирпич.

Принципиально важное значение имеют удаленность трубы от конька крыши и ее высота. Выходящая на крышу труба должна находиться по возможности ближе к коньку. Это улучшает тягу. Труба выводится на высоту не ниже 0,5 м от поверхности крыши, если она находится от конька не далее 1,5 м; до уровня конька, если труба от конька отстоит на 1,5-3 м; не ниже линии, проведенной от конька вниз под углом 10° к горизонту, если расстояние между трубой и коньком более 3 м.

При нарушении этих условий не только снизится сила тяги, но и создастся обратное движение воздуха, в результате чего печь будет дымить в помещение. Расстояние между кирпичной трубой и деревянными частями бани должно быть около 25-40 см. Если труба металлическая, его необходимо увеличить до 75-100 см. Устанавливая металлическую трубу, все деревянные части крыши и потолка покройте войлоком, пропитанным глиняным раствором. Обшейте их дополнительно кровельной сталью.

Если труба металлическая, укрепите места ее соединения с кирпичной кладкой водостойким раствором (цементным или известково-цементным). Наружную сторону трубы обязательно покройте теплоизоляционным материалом, чтобы в ней не образовался конденсат. Для защиты трубы от дождя и снега установите на верхний конец трубы дефлектор.Это обеспечит подсос газов с помощью ветра.

Размещение камней в каменке:

Камни в каменке размещают в дымоходе на решетке из стальных прутьев диаметром 4-6 см или из кирпичей, уложенных с промежутком для прохождения дымовых газов. При непрерывном сжигании дров в количестве 2,5 кг на 1 м² площади бани, температура каменки достигает 500-600 °С, что достаточно для нагрева парной.

Масса камней для каменки в русской бане зависит от объема парной и составляет 35-45 кг камней на 1 м³ помещения. В печах закрытого типа для передачи тепла каменки на уровне или чуть выше верхнего ряда камней, сделана паровая дверца. При сжигании топлива дверца закрыта и дым не проникает в помещении. Перед заходом в баню дверцу открывают и прогревают парную до температуры 50-60°С.

Для каменки лучше всего подходят булыжники темного или серого цвета размером в кулак. Темные камни, собранные у воды, служат дольше, так как они прошли естественный процесс упрочнения. Подбирают камни округлой формы, чтобы между ними свободно проходили пламя и дым и обеспечивался равномерный нагрев. Камни с трещинами применять не следует, так как они легко растрескиваются. Обнаружить дефектные камни можно по глухому звуку, который они издают при постукивании по ним молотком.

Важно! Природные камни являются главным и незаменимым источником тепла

Облицовка печи

Облицовка печи придает внешнему виду печи благородный вид. Печь можно оштукатуривать, отделывать изразцами, выполнить из облицовочного кирпича или других материалов и вся эта облицовка печи придает ей красоту и неповторимость.

Вода для бани

Нагревать воду можно в котле, вмазанном в отопительную печь или в змеевике, установленном в топливнике. Доводить воду до кипения не следует, чтобы не повышать влажность воздуха в парилке. В финской сауне моются в изолированной от парной помещении, поэтому установленную в ней емкость с нагреваемой водой соединяют трубами со змеевиком. Современная финская сауна обогревается как правило электрическими нагревателями.

Для поддержания в парной необходимой температуры ее оснащают терморегулирующим устройством. нагреть воду для мытья в сауне можно через змеевик, вмонтированный в корпус отопительной печи и соединенный трубами с баком воды в моечном отделении. Обшитые досками стены помещения площадью 1,5-2 м² покрывают двумя слоями рубероида и пластиковым водостойким материалом, чтобы защитить древесину от действия воды. Полы покрывают керамической плиткой . Для отвода воды в наружную дренажную яму в полу устанавливают сливную трубу.

Конструкции печей -каменок:

В русской бане и в финской сауне используются печи, работающие на твердом и газообразном топливе. Дрова-наиболее распространенный вид топлива банных печей. Тепло от сгорания дров зависит от их влажности и вида древесины  и достигает 3107 ккал/кг. Лучшим топливом для печей- печное топливо считаются твердые лиственные породы деревьев. Березовые дрова, которые при горении дают высокое, ровное пламя и не искрятся считаются лучшими для нагрева камней. Сухие березовые дрова при горении выделяют на 25 % больше тепла, чем осиновые, на 15 % больше, чем сосновые.

Рисунок-1. Печь каменка из кирпича с закрытой каменкой





Печь каменка

1-металлический уголок; 2-огнеупорный кирпич; 3-поддувало; 4-топливник; 5-дверца для полива камней водой; 6-щелевой свод; 7-арочное перекрытие; 8-колосниковая решетка; 9-камни; 10-топочная дверца;11-дверцы поддувала; 12-массив печи из красного печного кирпича;13-металлический ящик; 14-воздушная камера; 15-топливник; 16-задвижка.

К концу топки в печь подбрасывают несколько осиновых поленьев, образующих длинное красно-синее пламя, уничтожающее сажу. Каменка -главная принадлежность бани( смотри рисунок-1). В зависимости от способа размещения бывают печи для бани с открытой и закрытой каменкой. Выбор типа каменки зависит от того, как пользуются баней. Если парятся в один день несколько человек, то открытая каменка предпочтительнее, так как она быстро нагревает парильню, но под действием воды быстро и остывает. При открытой каменке камни укладывают кучей над топливником.

Для нагрева печи с закрытой каменкой ( смотри рисунок-1) требуется больше времени и топлива.Эту печь начинают топить за два-три часа до посещения бани. За счет аккумуляции тепла кладкой и камнями печь с закрытой каменкой создает высокую температуру в парной не только во время парения, но и в последующие один-два дня. В русской бане обычно устанавливают печь с закрытой каменкой, но также такая конструкция печи может устанавливаться и в сауне.

Классификация печей:

По толщине наружных стенок и характеру теплоотдачи различают печи:

•  Толстостенные с толщиной стенок в зоне топливника в кирпич;

• Тонкостенные с толщиной в полкирпича, остальных стенок -четверть кирпича ( периодического действия и длительного горения);

•Тонкостенные с металлическими стенками с футеровкой и без нее( длительного горения).

Печь размещают у стены рядом с входной дверью, на против окна: не нужно носить дрова через помещение, печь хорошо освещается. Дверца печи открывается в парную, но лучше в тамбур : не надо входить в парилку  при топке. Дверцу следует располагать возможно ближе к полу. пар в русских банях получают, обливая раскаленные камни водой. Чтобы раскалить камни, их помещают в печь-каменку, которая используется одновременно для обогрева помещения бани и для получения горячей воды.

Требования к печам для бани:

Печь-каменка должна удовлетворять следующим требованиям :

• Нагревать воздух в парилке до температуры не менее 45° у пола и 95 ° под потолком;

• Обеспечить образование пара при поливе камней водой;

• Не выделять дым и газ и быть экономичной.

Рисунок-2. Устройство металлической печи каменки

Печь каменка металлическая























Печи для индивидуальных бань делают кирпичными  или металлическими. С устройством печей (по подробнее ) вы сможете ознакомиться в другой статье. Кирпичные или металлические печи просты и надежны а также теплоемки, способные создать благоприятную атмосферу здорового пара. Чаще всего между металлическими печами -каменками  и деревянными стенами бани устраивают кирпичные перегородки, которые служат не только для украшения интерьера бани(смотри рисунок-3).

Рисунок-3. Устройство кирпичной  кладки между стеной и каменкой

Устройство кирпичной кладки между стеной и каменкой

















Кирпичная кладка защищает наружную стенку от перегрева и снижает ее температуру, при этом каменная засыпка нагревается до 1000°С в нижней зоне и 500°С- в верхней. При такой температуре сажа, оседающая на камнях выгорает. Это свойство теплоемких печей -каменок пропускать продукты сгорания через каменную засыпку позволяет значительно упростить их конструкцию.

Печь каменка конструкции А. Суздальцева

Это универсальная печь, применяется для обогрева помещения и получения пара в русских банях. Кроме того в ней можно нагревать воду ( смотри рисунок-4) и создать своими руками. Водонагреватель представляет собой стальной сварной бак. В нижнем массиве проходят каналы для нагрева воздуха. Высота -1,85 м, объем-2,5 м³. Для строительства печи требуется 660 шт. кирпича красного полнотелого и 40 шт-огнеупорного. Масса камней -около 180 кг, средний расход дров-14 кг/ч.

Рисунок-4. Печь-каменка конструкции А. Суздальцева

Печь-каменка конструкции А. Суздальцева





1-топливник; 2-засыпка из камней; 3-нижний канал; 4-вертикальный канал;5- водогрейный бак; 6-проем.





Печь работает в двух режимах. При открытом дросселе-клапане дымовые газы идут, минуя колпак и по каналам направляются к баку-5. При закрытом дросселе-клапане газы проходят в дымоход, затем по боковому каналу опускаются в очистной канал-3, поднимаются по вертикальному каналу -4 и выходят в дымовую трубу. В этом режиме печь начинает работать через 30 минут после начала топки. Разогрев печи происходит за 5-6 ч. Вода подогревается в течении 4-6 ч после окончания топки.

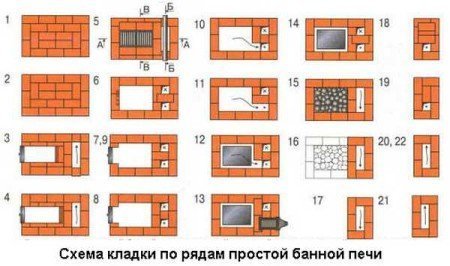

Схема кладки печи

Универсальная печь-каменка для нагрева воды

Рисунок-5. Универсальная печь -каменка для нагрева воды

Универсальная печь -каменка для нагрева воды



1 и 5-верхние заслонки; 2-топочная дверка; 3-поддувало; 4-зольник; 6-радиатор; 7-колосниковая решетка; 8-заслонка.









На рисунке-5 показана печь с использованием в качестве водонагревателей отопительных радиаторов (взамен стального сварного бака). Печь работает в отопительном режиме с прогревом каменки или в комбинированном, что регулируется положением заслонок-8. После разогрева нижних и боковых поверхностей печи заслонки 1 и 5 открываются, 8-закрывается.

Газы из топливника омывая радиаторы 6, проходят в задний газоход, затем по восходящим каналам идут к ящику с камнями. После обогрева камней газы через заслонку 5 направляются в дымовую трубу. Заслонками 1 ; 5 и 8 регулируется степень обогрева наружных стен печи и каменной засыпки. Такую печь для бани своими руками создать проще простого, необходимы только желание и собрать все комплектующие.
Рисунок-6. Печь-каменка конструкции А.Ф. Филичко

Печь-каменка конструкции А.Ф. Филичко













Очень удачной на мой взгляд с точки зрения простоты конструкции и функциональностью использования в быту представляет собой печь -каменка конструкции А.Ф. Филичко. Печь предназначена для топки углем и также без труда, вы сможете создать ее своими руками, план-схема  кладки приводится ниже.  Размеры следующие:-84 х 59 см. Особенностью печи является быстрый ввод в действие, топку ведут непрерывно, не прекращая ее во время мытья. Печь отличается гигиеничностью, так как засыпка нагревается без пропуска через нее газов, путем передачи тепла на камни через поверхность железной плиты. В качестве засыпки можно использовать чугунный металлолом, который имеет меньшую теплоемкость и гораздо большую теплопроводность.

Засыпка не остывает после того как ее обливают водой, так как печь топится непрерывно.Водогрейный бачок необходимо периодически пополнять. При кладке печи в грунте сооружают фундамент глубиной 75 см, на расстоянии 7 см ниже уровня поверхности земли и прокладывают двухслойную гидроизоляцию. Над топливником высотой 28 см устанавливают железную плиту толщиной 2 см, на которую кладут чугунный металлолом( для увеличения массы).

При топке каменным углем  футеровка печи  выполняется из огнеупорного кирпича. Горячие газы и пламя накаляют железную плиту и металлолом, омывают бачок для нагрева воды и опускаются до уровня пола.

Рисунок-7. План-схема кладки печи конструкции А.Ф. Филичко

План-схема кладки печи конструкции А.Ф. Филичко

















♣ 1-й ряд кладки от уровня грунта кладут из кирпичей плашмя в металлическом футляре.

♣ 2-й ряд выкладывают из кирпичей на ребро, над ним укладывают плашмя ряд в один кирпич, на который устанавливают поддувальную дверцу, бачок для нагрева воды и обогревательный щит ( обмурованный огнеупорным кирпичом).

♣ 3-м рядом кирпичей, установленных на ребро закрепляют поддувальную дверцу, укладывая над нею плашмя ряд в один кирпич( вровень с 3-м рядом кирпичей, установленных на ребро), затем поперек топливника кладут колосниковую решетку размером 30 х 20 см. Правую сторону бачка для нагрева воды а также под вокруг колосниковой решетки обмуровывают огнеупорным кирпичом и укрепляют ряд стальными полосами. Ширина обогревательного щита в 3-м ряду -18 см.

♣ 4-м и 5-м рядами из кирпичей, уложенных на ребро, закрепляют топочную дверцу, производят внутреннюю футеровку топливника и обогревательного щита огнеупорным кирпичом, а также укладывают плашмя один ряд кирпичей над топочной дверцей( вровень с рядом кирпичей, установленных на ребро). Затем устанавливают перемычку между дымоходами ( длина каждого-17 см). Бачок для нагрева воды должен выступать наружу печи, чтобы удобнее было черпать горячую воду. Верхняя плоскость бачка для нагрева воды находится на 6-7 см ниже 5-го ряда кирпичей, установленных на ребро. На 5-й ряд кладут железную плиту толщиной 2 см.

♣ 6-й ряд выкладывают из кирпичей на ребро, в обогревательном щитке -из огнеупорных кирпичей плашмя. В этом ряду на железную плиту на высоту 12-18 см загружают камни или чугунный металлолом.

♣ 7-й и 8-й ряды выкладывают из кирпичей на ребро и закрепляют дверцу паровой камеры. Над последним рядом прокладывают металлические пластины.

♣ 9-й ряд выкладывают из кирпичей на ребро, в обогревательном щитке -плашмя.

♣ 10-й ряд выкладывают из кирпичей плашмя, в обогревательном щитке -на ребро и прокладывают металлическую пластинку.

♣ 11, 12 и 13 -й ряды выкладывают из кирпичей, уложенных плашмя. Ширина обогревательного щитка -18 см. На 12-м ряду прокладывают стальные полосы и металлическую пластину , показанную пунктиром, на 13-м только стальные полосы.

♣ На 14-м ряду устанавливают дымовую заслонку и продолжают кладку с таким расчетом. чтобы 15-й ряд стал предпоследним, а 16 -й прижал асбест к деревянному потолку. на потолке и на крыше выкладывают дымовую трубу из пяти рядов кирпичей, уложенных плашмя или устанавливают дымовую трубу облегченного типа, выпускаемую промышленностью.
Печь-каменка комбинированного действия

Данный вид печей удобен тем, что позволяет париться уже после однократной топки и продолжить топку при необходимости во время банных процедур. Накопление необходимого запаса тепла обеспечивается массивными кирпичными стенами и большой массой каменной засыпки. В принципе, такие печи могут иметь и металлический корпус, однако теплоемкость его будет мала.

Рисунок-8. Печь-каменка комбинированного действия

Печь-каменка комбинированного действия

























Для получения возможности пользования металлической печью в периодическом режиме необходимо увеличить массу камней таким образом, чтобы на каждый 1 м³ объема парильни приходилось не менее 150 кг камней.Это приводит к усложнению конструкции и значительному увеличению габаритов печи. Поэтому практически все печки комбинированного действия делают из кирпича. А значит, их можно создать своими руками — а это главное.

Рисунок-9. Кладка печи- каменки комбинированного действия с верхним размещением бака для воды

Кладка печи- каменки комбинированного действия

















Главная отличительная особенность печей этого типа-наличие непроницаемой перегородки между топливником и камерой для камней, что позволяет получить пар, не прекращая топку. В качестве непроницаемой перегородки используются чугунные плиты, чугунные котлы. Не следует использовать перегородки из обычной стали, так как они деформируются под действием высокой температуры, а это может стать причиной разрушения печи и возникновения пожара.

Лучше всего воспользоваться чугунными плитами, предназначенными для кухонных печей.Они бывают глухие и с отверстиями для конфорок. Эти отверстия не будут помехой при пользовании печкой. Более того, плиты с конфорками можно использовать для закрытия камеры с камнями сверху. Сняв конфорку, через отверстия плиты можно плеснуть воду и получить пар в нужное время. Таким образом, конструкция печи упрощается , так как не будет дверки для паровой камеры.

Описанную конструкцию имеет печь-каменка комбинированного действия с верхним размещением бака для воды ( смотри рисунок-8).

*****
