Шунгизитовый гравий

Шунгизитовый гравий применяется в строительстве в качестве заполнителя для легких бетонов классов В 3,5…В 7,5 различного назначения. Шунгизитовый гравий получают путем обжига шунгизитовых сланцев при температуре 1100 ± 30°С при котором они вспучиваются ,  превращаясь в легкий пористый заполнитель.

Использование шунгизитовых сланцев в качестве сырья для получения шунгизитового гравия как незаменимого заполнителя для легких бетонов, позволяет расширить сырьевую базу строительства для ряда районов Крайнего Севера,  Северо-запада и некоторых центральных районов Российской Федерации.

Читать далее на http://stroivagon.ru гравий керамзитовый

Запасы шунгизитовых пород на территории Карелии весьма велики и в результате проводимых операций их добыча увеличивается. Карельские шунгизитовые сланцы -метаморфизированные осадочные породы плотной структуры, которые обладают примерно следующими свойствами:

1. Средняя плотность составляет от 2700…2900 кг/м³, прочность при сжатии-14…30 МПа, при изгибе 3,7…5,5 МПа.

2. Твердость по шкале Мооса -4…5, водопоглощение породы-0,16…0,38 %.

Шунгизитовые сланцы при температуре обжига 1100 ± 30°С вспучиваются и превращаются в шунгизитовый гравий-легкий пористый заполнитель для бетонов. Шунгизитовый гравий является одной из наиболее эффективных модификаций всем известного керамзита (основного пористого заполнителя для легких бетонов искусственного происхождения).

Читать далее на http://stroivagon.ru виды бетона

Интенсивное вспучивание сланцев при обжиге является весьма ценным свойством и проявляется оно наиболее активно и полно у шунгизитовых пород которые содержат от 1,2 до 5 % шунгизитового вещества, представленного в виде частичек размером около 0,02 мкм.

Шунгизитовые сланцы могут между собой различаться содержанием основных компонентов SiO2+FeO+Fe2O3, влияющих на эффективность вспучивания сланцев при обжиге, на порообразование и приобретение структурной прочности шунгизитового гравия а также на температуру и интервал вспучивания.

Читать далее на http://stroivagon.ru легкие бетоны на пористых заполнителях

Вспученный материал обладает округлой формы, независимо от формы кусков исходной породы. А также вспученный материал имеет оплавленную шероховатую поверхность которая представляет собой стекловидную массу с макроструктурой сложенной из замкнутых пор преимущественно сферической формы. При этом замкнутые поры  отделенные друг от друга тонкими стекловидными стенками имеют различные диаметры .

Диаметр крупных пор составляет примерно от 3 до 5 мм, но при этом большинство пор имеют диаметр от 1 до 2 мм.В таблицу -1 представлены физико-механические показатели шунгизита (ГОСТ (9759-83), полученного на установке ” кипящего слоя ” ВНИИстром.

Таблица-1. Физико-механические показатели шунгизитового гравия

Физико-механические показатели шунгизитового гравияШунгизитовый гравий применяется в строительстве в качестве заполнителя легких бетонов классов В 3,5…В 7,5 различного назначения:

конструкционно -теплоизоляционных, теплоизоляционных и конструктивных ( в качестве засыпной теплоизоляции перекрытий, в монолитных конструкциях, в  плитах покрытий крупнопанельных домов и ограждающих конструкциях ). Шунгизитобетон полученный на основе шунгизитового гравия  имеет ряд очень важных физико-механические свойств, которые для наглядности и удобства приведены в таблицу-2.

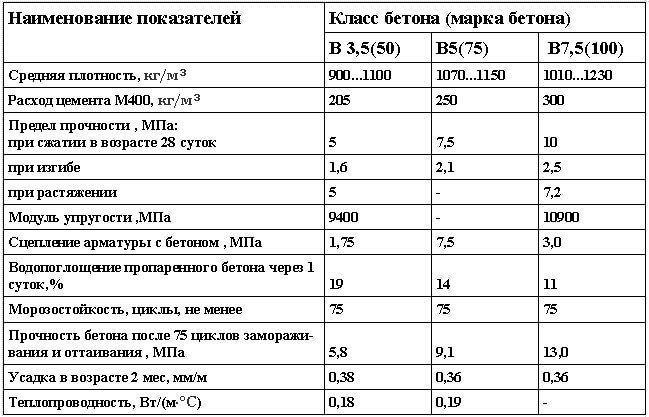

Таблица-2. Физико-механические показатели шунгизитобетона

Физико-механические показатели шунгизитобетонаНа шунгизитовых предприятий для нужд строительства изготавливают шунгизитобетонные офактуренные панели для возведения пятиэтажных жилых домов. Шунгизитобетонные панели с успехом могут заменить кирпичную кладку стен. Установлено, что при равном термическом сопротивлении стенок масса 1 м² снижается более чем в 4,5 раза.  При этом трудозатраты на строительной площадке сокращаются более чем в 4 раза.





Добавить комментарий

Ваш e-mail не будет опубликован.
