Разработка котлована экскаватором

Разработка котлована экскаватором позволяет существенно сократить сроки строительства и повысить производительность труда.

Продолжение, начало читай тут

Состав статьи:

◊ Разработка грунта экскаватором с обратной лопатой;

◊ Разработка грунта экскаватором -драглайн;

◊ Разработка грунтаа экскаватором-грейфер;

◊ Разработка грунта экскаваторами непрерывного действия

Для разработки котлованов, траншей и других земляных сооружений используют экскаваторы с обратной лопатой, экскаваторы-драглайн, экскаваторы -грейферы, и экскаваторы непрерывного действия.

◊ Разработка грунта экскаватором -драглайн

Экскаватор -драглайн применяют для разработки грунтов, расположенных ниже уровня стоянки экскаватора ( для рытья глубоких котлованов, широких траншей, возведения насыпей, разработки грунта из-под воды и т.п), а также для отделочных земляных работ при планировке площадей и зачистке откосов.Преимущество драглайна-большие радиусы действия ( до 10 м) и глубина копания (до 12 м).

Рисунок-1.Экскаватор -драглайн

Экскаватор -драглайн в работе

Особенно эффективно разрабатывать драглайном мягкие и плотные грунты, в том числе обводненные. Разработку грунта драглайном осуществляют лобовыми и боковыми проходками аналогично экскаватору с обратной лопатой( смотри ниже). Драглайн обычно передвигается между очередными стоянками на 1/5 длины стрелы.

Так как ковш драглайна гибко подвешен, эффективными являются челночные способы работы -поперечно-челночный и продольно-челночный ( смотри рис-2). При поперечно-челночном способе автосамосвал по дну выемки подходит к месту загрузки и загружается попеременным черанием ковша по обе стороны от кузова.

Рисунок-2. Разработки забоев драглайном

 Разработки забоев драглайном

а-бокового забоя поперечно-челночным способом ; б-лобового забоя продольно-челночным способом;1-окончание набора и подъем ковша; 2-опускание ковша и набор грунта; 3-разгрузка ковша ; 4-автосамосвал

При продольно-челночном способе грунт набирают перед задней стенкой кузова автосамосвалами и, подняв ковш, разгружают его над кузовом.Угол поворота экскаватора при погрузке по продольно-челночной схеме приближается к 0°, а при поперечно-челночной -к 15…20°. При этом продолжительность разгрузки уменьшается за счет того, что ковш опорожняется без прекращения поворотного движения экскаватора экскаватора в момент проноса ковша над кузовом машины. Благодаря этому общая продолжительность рабочего цикла экскаватора Тц снижается на 20…26%.

◊ Разработка грунта экскаватором с обратной лопатой

Экскаватор с обратной лопатой(рис-3) используют при разработке грунтов, которые находятся ниже уровня стоянки экскаватора, и преимущественно при рытье небольших котлованов и траншей. Поярусная разработка выемки при этом виде оборудования, как правило, не практикуется.Разработку грунта ведет ниже уровня стоянки экскаватора лобовым или боковыми забоями( рис-4), с погрузкой грунта в транспортные средства или укладкой в отвал.

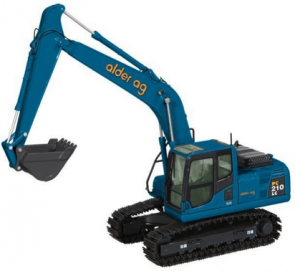

Рисунок-3. Экскаватор с обратной лопатой

 Экскаватор с обратной лопатой

При наличии больших неровностей поверхность проходки (в пределах ширины передвижения экскаватора) предварительно разравнивают бульдозером или автогрейдером. Наименьшую глубину забоя определяют из условия наполнения ковша с шапкой ( для несвязных грунтов 1…1,7 м, а для связных -1,5…2,3 м). Ширина проходки В зависит от наибольшего радиуса В=1,2…1,5 R0 при погрузке в транспорт и B=0,5…0,8R0 при укладке в отвал.

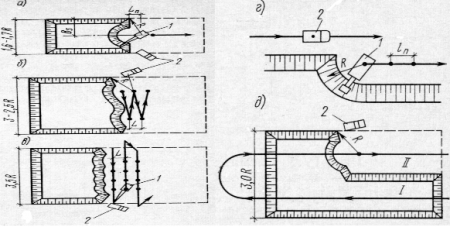

Рисунок-4. Экскаваторные проходки с рабочим оборудованием “обратная лопата” и “драглайн”

Экскаваторные проходки с рабочим оборудованием "обратная лопата" и "драглайн"

а-лобовая; б-уширенная лобовая; в-поперечно-торцевая; г-боковая;d-две лобовые;I  и  II -последовательность проходок; 1-экскаватор; 2-автосамосвал.

Отрывку котлована шириной 12…14 м обычно осуществляют лобовой проходкой при перемещении экскаватора по зигзагу, а при большей ширине-поперечно-торцевой.

 Разработка грунта экскаватором-грейфер

Экскаватор -грейфер применяют для рытья колодцев, узких глубоких котлованов, траншей и подобных сооружений , особенно в условиях разработки грунтов ниже уровня грунтовых вод.Этими машинами отрывают котлованы и траншеи на глубину, несколько меньшую проектной, с оставлением так называемого “недобора”.

Рисунок-5. Экскаватор-грейфер

Экскаватор-грейфер

Слой недобора (5…10 см) оставляют для того, чтобы избежать повреждения основания и не допускать переборов грунта.Для повышения эффективности работы экскаваторов применяют скребковый нож, насаженный на ковш экскаватора. Это приспособление позволяет механизировать операцию по зачистке дна котлованов и траншей и вести их с точностью до ±2 см, что исключает необходимость ручных доработок. Для разработки недобора грунта применяют также бульдозер.

Бульдозер перемещает грунт к нижней бровке котлована челночным способом при рабочем ходе в одном направлении и оставляет защитный слой толщиной 4…5 см, который зачищается в ручную перед устройством фундаментов.Толщина стружки грунта , срезаемого бульдозером за один проход, не превышает 5-6 см.

Число проходов бульдозера устанавливается по месту ( смотри рисунок-6).Для планировки откосов используют экскаваторы, оборудованные ковшом вместимостью от 0,5 м³ и выше , и стрелой на которую можно навешивать специальный ковш -планировщик с плоским дном, упряжное устройство которого аналогично устройству ковша драглайна.

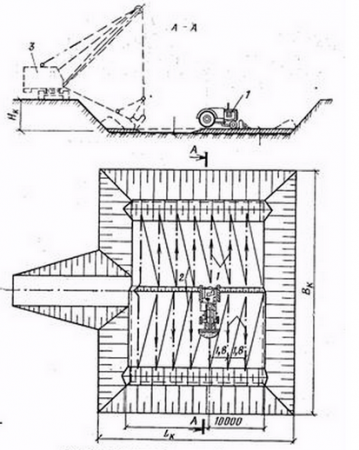

Рисунок-6. Разработка недобора грунта бульдозером

Разработка недобора грунта бульдозером

1-бульдозер; 2-направление движения бульдозера; 3-экскаватор драглайн.

Экскаватор, устанавливаемый на бровке откоса и перемещающийся вдоль бровки, выполняет те же операции, что и драглайн. Срезаемый при этом грунт отбрасывают в кавальер или грузят в транспортные средства.

Производительность одноковшовых экскаваторов.

Эксплуатационную сменную производительность Па (м³/смен) экскаваторов ( по объему грунта в плотном состоянии) определяют по формуле:
Пэ=60Тсм·q·nц·Кс·Кв,
где Тсм-продолжительность смены ,ч;q- геометрический объем ковша; nц=60/Тц-число циклов в 1 мин; Тц-продолжительность цикла , мин ;Кс=Кн/Кр-коэффициент использования объема ( отношение объема грунта в ковше в пересчете на плотное состояние к геометрической вместимости ковша); Кн-коэффициент наполнения ковша разрыхленным грунтом; Кв-коэффициент использования экскаватора по времени в смену.
Коэффициенты Кс и Кв зависят от вида рабочего оборудования, группы грунта, объема ковша и вида работ (ЕНиР, сб.2,1980 г., вып. 1).

◊ Разработка грунта экскаваторами непрерывного действия

Из этих машин в строительстве наиболее распространены экскаваторы продольного копания, которые применяют для разработки траншей.рабочий орган этих экскаваторов -ковшевая цепь или ковшевой ротор.Экскаваторы с ковшевой цепью обеспечивают разработку траншей глубиной до 3,5 м в основном с вертикальными стенками, а роторные -глубиной до 2,5 м, преимущественно с откосами ( рис-7).

Рисунок-7. Работа многоковшовых экскаваторов

Работа многоковшовых экскаваторов

а-экскаватор с ковшовой цепью; б-роторный экскаватор; в, г, d-профили траншей, разрабатываемых многоковшовыми экскаваторами; 1-базовая машина;2- система управления положения рабочего органа; 3-ковшовая цепь; 4-ковшовый ротор; 5-конвейер

В последнем случае на ковши ротора устанавливают откосники.Ковши наполняются грунтом при движении их вверх по наклонной или криволинейной поверхности разрабатываемой выемки. Опорожняются ковши в момент достижения ими наивысшей точки их траектории, где они опрокидываются. Высыпающийся из них грунт попадает на ленточный конвейер, доставляющий его на погрузку в транспортные средства или в отвал. Разработку грунта экскаваторами непрерывного действия осуществляют по следующей технологии:

До начала работы экскаватора поверхность земли по трассе траншеи планируют бульдозером.ширина спланированной полосы должна быть не менее ширины гусеничного хода экскаватора. После планировочных работ и разбивки оси траншеи рытье траншеи, как правило, начинают со стороны низких отметок продольного профиля и ведут навстречу уклону.

При этом отвалы грунта, вынутого из траншеи, следует размещать с одной стороны выемки(преимущественно с нагорной) для защиты вырытой траншеи от стока поверхностных вод и выполнения последующих монтажных работ. Заданный продольный уклон траншей и глубину разработки грунта регулируют подъемом или опусканием рабочего органа экскаватора. В зависимости от физических свойств грунта и глубины копания разработка осуществляется на разных скоростях движения.
