Панели сэндвич широко используются в строительстве в качестве теплоизоляции стен. Панели  сэндвич изготавливаются многослойными из различных материалов и служат в основном для устройства стеновых ограждений для домов различного назначения.

Панели сэндвич изготавливаются с жестким утеплителем, мягким и полужестким утеплителем. В качестве обшивки используют различные материалы такие как металлические оцинкованные листы, алюминиевые листы, асбестоцементные плоские и профилированные листы.

Фото-1. Металлический каркас из профильной трубы

Пример выполнения металлического каркаса

Металлический каркас для крепления панелей сэндвич

В качестве жесткого утеплителя используют широко такие виды утеплителя как ячеистые бетоны, пенополиуретан, пеностекло, пенопласт и другие виды утеплителя. Для крепления панелей сэндвич как правило используют прочные металлические каркасы.

В качестве мягких и полужестких утеплителей используют широко различные минеральные ваты, фибролит,сотопласт,пенофенопласт и другие виды теплоизоляционных материалов. Широко используются в строительстве  панели сэндвич обшитые плоскими или профилированными асбестоцементными листами. Большое применение получили панели с фенольным пенопластом. Известно что панели с таким теплоизоляционным материалом имеют открытую структуру пор.

В качестве защиты от переувлажнения устраивают обрамление из деревянных брусков по контуру панелей. Сэндвич панели с пенополистирольным утеплителем не имеют деревянных обрамлений. Вместо них устраивают деревянные прокладки с прорезями, которые устанавливаются по углам панелей. Служат они для закрепления монтажных петель и крепежных изделий. Бруски для изготовления деревянного обрамления принимаются сечением 40 х 64, 40 х 84, 40 х 104, 40 х 124, 50 х 144 мм.В углах соединяются на шип.

Панели сэндвич подразделяются на доборные, которые используют при устройстве простенков и углов домов а также на основные, которые изготавливаются размерами з.0 х 1.5 метра. Наиболее прогрессивный метод изготовления асбестоцементных сэндвич панелей является экструдирование, то есть формование необходимого строительного изделия путем пропуска под высоким давлением сырьевой смеси. Сырьевую смесь пропускают под высоким давлением через специальное устройство которое называется мундштук.

Технологический процесс изготовления экструзионных панелей включает смешивание портландцемента с асбестом в смесителе сухих компонентов. Затем увлажнение и добавление нужного количества пластификаторов которые улучшают пластичность раствора и формование изделий в вакуум-зкструдере. Формованное строительное изделие отправляется затем после отрезки в камеру, где происходит предварительное пропаривание. После пропаривания изделие отправляется в автоклав для окончательного твердения.

Панели сэндвич экструзионного типа изготавливают размерами :

для рядовых панелей 595 х 3000 миллиметров. Соответственно для стен и перегородок размеры могут быть по ширине 60, 80, 120 миллиметров, по  длине 3000 и 6000 миллиметров. Экструзионные асбестоцементные панели могут содержать утеплитель или могут изготавливаться без него. Панели без утеплителя используются для кладки перегородок. В качестве утеплителя используют чаще всего полужесткие минераловатные плиты на синтетическом связующем.

Одним из перспективных способов ускорения строительства является использование крупногабаритных ограждающих конструкций на основе сэндвич панелей. В качестве обшивки используют гладкий  стальной лист  или алюминиевый лист. Также используют широко в качестве обшивки профилированные стальные и алюминиевые листы.

Фото-1.1. Стыковые устройства панелей сэндвич

Стыковые устройства панелей

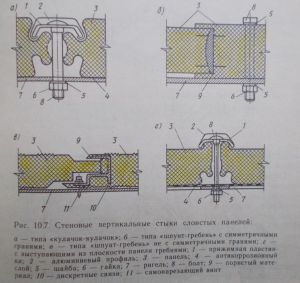

Стеновые вертикальные стыки слоистых панелей

Сэндвич панели могут иметь различные размеры и собираться с помощью вертикальных стыковых устройств типа кулачок-кулачок, шпунт-гребень и другие виды устройства. В строительной практике большое распространение получили ограждения стен промышленных зданий в виде трехслойных многопролетных сэндвич панелей с обшивками из профилированного металла толщиной от 0.6 до 1.0 миллиметра.









Фото-2.  Сэндвич панель с утеплителем из полиуретанового пенопласта.

Внешний вид панели сэндвич

Панели Сэндвич с пенополиуретановым утеплителем

В качестве утеплителя широко используется полиуретановый пенопласт,совмещенные фенолоуретановые или фенольные пенопласты а также минераловатные плиты. Сэндвич панели могут иметь толщину от 50 до 160 миллиметров и перекрывать пролет от 3.6 метров до 12 метров.Максимальная масса одной секции составляет 4.2 тонны и монтируется с помощью крана грузоподъемностью 16 тонн.





Крепление сэндвич панелей

Рассмотрим пример крепления сэндвич панелей к колонам здания:

Фото-3.Крепление металлического каркаса к колонам здания.





Способ крепления металлического каркаса

Крепление каркаса к колонам с помощью распорных болтов

К колонам здания устанавливается и крепится с помощью болтов металлическое обрамление,состоящее из профильной трубы (квадратной трубы размерами не менее 10 х 10 сантиметров.На фото представлены следующие позиции:1-распорные болты крепления,2-металлический каркас к которому крепятся сэндвич панели,3-сэндвич панель.











Фото-4.Собранные в замок типа шпунт-гребень сэндвич панели.





Внешний вид замка (вид сверху)

Замок типа шпунт-гребень

Сэндвич панели собираются в замок и крепятся к металлическому каркасу.













Фото-5.Крепление металлического каркаса к ригелям здания.







Пример крепления металлического каркаса

Крепление каркаса к ригелям

Крепление к ригелям производят с помощью распорных болтов.Для этого сначала перфоратором сверлят отверстия нужного диаметра в ригель или балку и потом забивают распорные болты.













Фото-6.Крепление сэндвич панели к металлическому уголку.









Другой метод крепления

Крепление панели сэндвич к металлическому уголку

В случае когда проем небольшой от колоны до колоны,вместо усиленного металлического каркаса используют менее мощный металлический уголок для крепления сэндвич панелей.













Фото-7.Обрамление каркасом в местах установки окон.





Металлическое обрамление оконного проема

Металлический каркас в местах установки окон

В местах установки окон устраивают металлическое обрамление квадратной формы.















Фото-8.Вид дома обшитый сэндвич панелями.







Внешний вид фасада дома

Дом обшитый панелями сэндвич

Дома обшитые такими панелями имеют привлекательный и современный вид.
