Крепление стропил к мауэрлату

Крепление стропил к мауэрлату является важным этапом в строительстве крыши.Известно, что в зависимости от погоды деревянные стропила крыши ведут себя по разному.Например от переизбытка влаги в атмосфере дерево набухает а в жаркие дни наоборот сжимается.Учитывая это явление,во время строительства крыши, стараются избегать разного рода разрывов и смещений кровли, которые могут происходить в случае неправильного закрепления стропил с мауэрлатом.Для того чтобы крышу не подняло вверх во время сильных порывов ветра,стропила скрепляют с мауэрлатом,который закрепляется в стене разными способами.Крепление стропил к мауэрлату обычно осуществляют двумя методами: скользящее или жесткое.Рассмотрим оба способа закрепления стропил по подробнее.В случае жесткого закрепления стропил с мауэрлатом исключаются все воздействия между всеми элементами конструкции крыши.Полностью исключаются такие виды изменений в конструкции  крыши,как изгибы,различные мелкие деформации опор или мелкие сдвиги.Для жесткого закрепления стропил с мауэрлатом используют металлические скобы,различные крепежные металлические элементы или просто стропила забивают гвоздями в мауэрлат.

Фото-1.Жесткое крепление стропил с мауэрлатом (используются  гвозди и проволока).
Гвозди забиваются  под углом с разных сторон в мауэрлат,таким образом чтобы они скрещивались внутри.После этого стропила дополнительно закрепляются еще одним гвоздем, которого забивают вертикально в мауэрлат.Для придания дополнительной жесткости и надежности такому виду соединения используют проволочную затяжку. На фото-1 обозначены следующие позиции: 1-стропила,2-гвоздь,забитый под углом,3-проволочная затяжка из проволоки диаметром 4 мм.,4-мауэрлат.

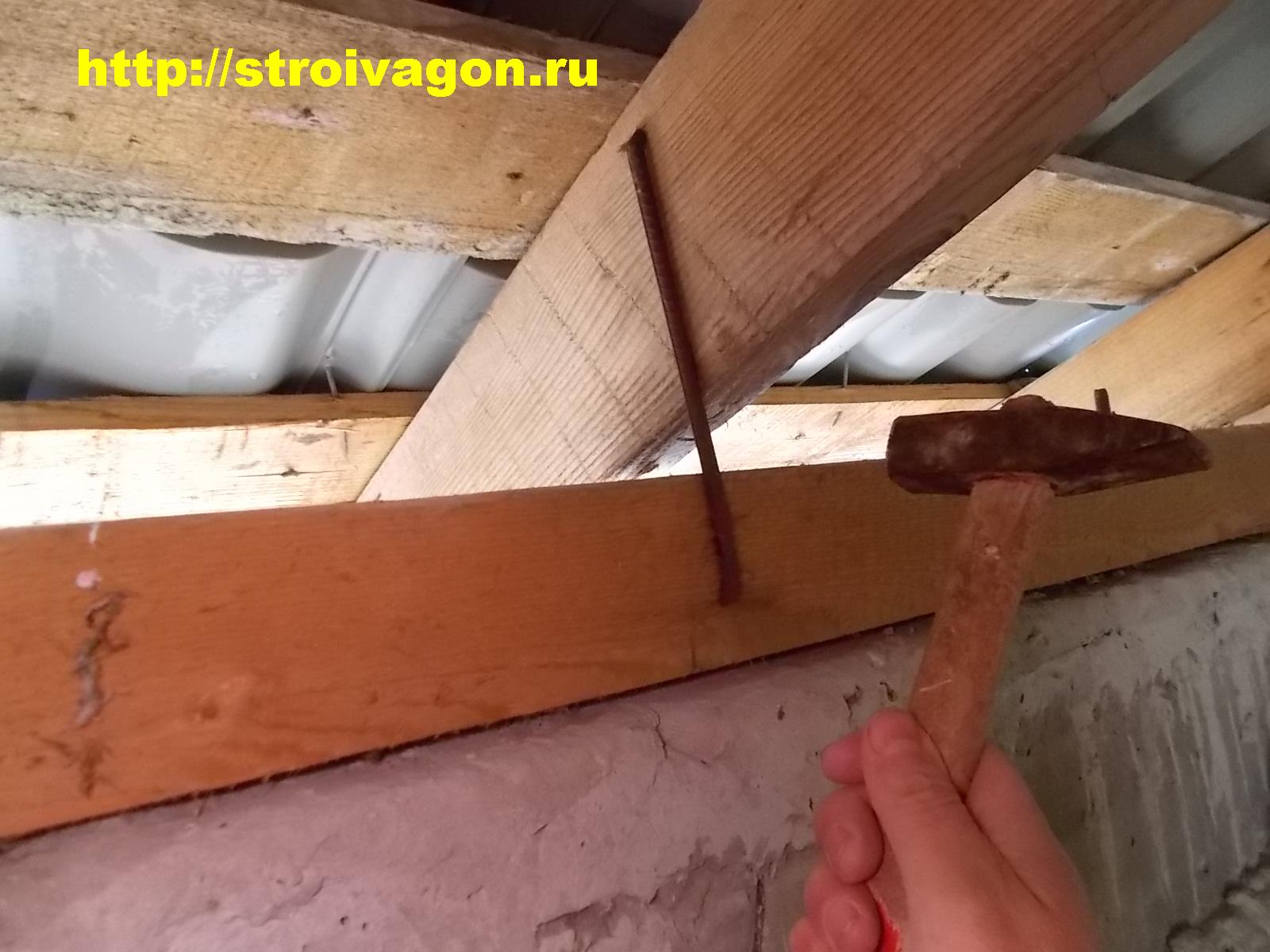

Фото-2.Жесткое крепление стропил с мауэрлатом (используется металлическая скоба).
Металлическая скоба надежно привязывает конструкцию стропил к мауэрлату.Такой способ крепления является очень популярным и часто используется,так как является надежным и в то же время простым и доступным способом.









Фото-3.Жесткое крепление стропил с мауэрлатом (используется металлический уголок).





Такие металлические уголки могут заменить традиционную скобу и в последнее время стали весьма популярными.











Фото-3 а. Жесткое закрепление стропил к мауэрлату( используется другая форма металлического уголка)









Крепление стропил к мауэрлату,скользящее крепление

Скользящее крепление называется еще по другому шарнирным,так как позволяет стропилам перемещаться по мауэрлату вверх или вниз.Такое соединение чаще всего встречается в конструкции крыш деревянных домов,так как деревянные балки со временем высыхают и дают значительную усадку.В результате усадки деревянные дома как бы садятся а скользящий способ крепления стропил к мауэрлату позволяет крыши приспособиться к новой геометрии дома.Для такого соединения используют специальные металлические крепежные детали «салазки» или обыкновенную скрутку из проволоки диаметром 4 мм.

Фото-4.Использование специальных крепежных деталей-«салазки»



В данном случае крепятся деревянные стропила непосредственно  к верхнему венцу,который в данном случае используется как мауэрлат.









Фото-5.Крепление стропил к мауэрлату с помощью проволоки.

Такой способ крепления деревянных стропил к мауэрлату без гвоздей,с помощью проволоки,позволяет конструкции крыши устоять перед большими порывами ветров.Также такой простой способ крепления позволяет стропилам перемещаться по мауэрлату в случае деформации геометрии дома.
