Координационные оси и нанесение размеров на чертежах

Координационные оси. Здание или соо­ружение в плане расчленяется осевыми линиями на ряд элементов. Эти линии, определяющие расположение основных несущих конструкций (стен и колонн), на­зываются продольными и поперечными ко­ординационными осями.

Расстояние между координационными осями в плане здания называют шагом (см. рис.1). По преобладающему в плане направлению шаг может быть продольным или поперечным.

Расстояние между продольными координационными осями здания, которое соответствует про­лету основной несущей конструкции пере­крытия или покрытия, называют пролетом.За высоту этажа принимают рассто­яние от уровня пола данного этажа до уровня пола вышележащего этажа (рис. 138, а );

Рис. 138. Высоты этажей здания:

Высоты этажей здания

а — многоэтажного, б — одноэтажного

так же определяют и высоту верх­него этажа, при этом толщину чердачного перекрытия условно принимают равной толщине междуэтажного перекрытия с. В одноэтажных промышленных зданиях высота этажа равна расстоянию от уровня пола до нижней грани конструкции по­крытия (см. рис. 134, 138,6).

Для определения взаимного расположе­ния элементов здания применяют сетку координационных осей его несущих кон­струкций (рис. 139).Координационные оси наносят штрихпунктирными линиями и обозначают марками в кружках диамет­ром 6…12 мм.

Для маркировки координационных осей используют арабские цифры и прописные буквы, за исключением букв 3,Й,О,X,Ы,Ъ,Ь. Размер шрифта для обозначения координационных осей должен быть на один-два номера больше, чем размер шрифта чисел на том же листе.

Рис. 139. Маркировка координационных осей

Маркировка координационных осей

Цифрами маркируют оси по стороне здания с боль­шим количеством координационных осей. Последовательность маркировки осей при­нимают слева направо и снизу вверх. Мар­кировку осей, как правило, располагают полевой и нижней сторонам плана здания. В зданиях с несущими продольными или поперечными стенами привязку к коорди­национным осям наружных и внутренних стен производят следующим образом (рис. 140):

внутреннюю грань наружной стены раз­мещают от координационной оси на рас­стоянии а=100 мм для опирания плит перекрытия; допускается также совме­ щать внутреннюю грань наружной стены с координационной осью при наружных самонесущих и навесных стенах в каркас­ных зданиях;

во внутренних стенах геометрическая ось симметрии стены должна совпадать с координационной осью, за исключением стен лестничных клеток и стен с каналами, где допускаются отступления от этого пра­вила.

Нанесение размеров. На строительных чертежах наносят размеры трех видов: конструктивные, номинальные и натурные (рис. 141).

Конструктивными l называют проектные размеры элементов конструкций и строи­тельных изделий. Номинальными lо называют размеры конструктивных элементов и строительных изделий, включающие в себя нормирован­ные зазоры и толщину швов а между кон­структивными элементами.

Рис. 140. Координационные оси наружных и внутренних стен

Координационные оси наружных и внутренних стен

Натурными называют фактические раз­меры конструктивных элементов и строи­тельных изделий, отличающиеся от кон­структивных на величину допусков, уста­новленных нормами. При нанесении раз­меров на строительных чертежах необхо­ димо руководствоваться правилами, при­веденными в § 7, с учетом следующих дополнений, предусмотренных стандартом ЕСКД.

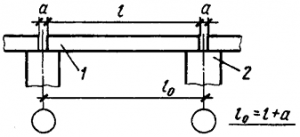

Рис. 141. Размеры элементов сборных конструк­ций:

Размеры элементов сборных конструк­ций

1 — перекрывающий элемент, 2 — опорный элемент

Размеры на строительных чертежах так же, как и на машиностроительных, нано­ сят в миллиметрах без обозначения едини­цы измерения. Допускается указывать размеры в сантиметрах и метрах с обозна­ чением единиц измерения или без их обоз­ начения, но с указанием их в технических требованиях.

Размеры на строительных чертежах на­носят в виде замкнутой цепи. Размеры допускается повторять. Чтобы ограничить размерные линии, на пересечении размер­ных линий с выносными линиями контура или осевыми линиями можно вместо стре­лок применять засечки в виде короткой сплошной основной линии под углом 45° к размерной линии (см. рис. 10, в, 140, 141);

при этом размерные линии должны выступать за крайние выносные линии на 1…4 мм. При недостатке места для за­ сечек на размерных линиях, расположен-ных цепочкой, засечки можно заменять точками.

В том случае, если в изображении при­сутствуют несколько одинаковых элемен­тов, расположенных на равном расстоянии одни от другого (например, осей колони), то между такими элементами размеры проставляют только в начале и в конце ряда или указывают расстояния между крайними элементами (например, 6Х X 100=600).

В соответствии с ГОСТ 21.105—79 от­ метки уровней (высоты, глубины) элемен­та здания или конструкции от какого-либо отсчетного уровня, принимаемого за нуле­вой, помещают на выносных линиях (или линиях контура) и обозначают соответ­ствующим знаком.

Знак отметки уровня (рис. 142, а) представляет собой стрелку в виде прямого угла, который вершиной опирается на выносную линию, с коротки­ми (2…4 мм) сторонами, проведенными основными линиями под углом 45° к вы­носной линии уровня соответствующей поверхности.

Рисунок -142. Нанесение знака отметок уровней;

Нанесение знака отметок уровней

а — выполнение знака, отметки выше и ниже;
б — знак на планах, в — условной нулевой отметки

Вертикальный отрезок и гори­зонтальную полку знака выполняют тон­кими линиями. На планах зданий (рис. 142, б) отметки наносят в прямоугольнике или на полке линии-выноски. В этих случа­ях отметки указывают со знаком плюс.

Отметки указывают в метрах с тремя десятичными знаками. Условную нулевую отметку обозначают «0,000» (рис. 142, в), отметки ниже условной нулевой обознача­ют со знаком минус (—4,800), отметки выше условной — без знака.

В качестве нулевой отметки для зданий принимают, как правило, уровень пола первого эта­жа. Отметки при необходимости сопровож­даются поясняющими надписями, напри­мер Ур.ч.п. — уровень чистого пола, Ур.з. — уровень земли.

*****
