Разработка грунта бульдозерами

Разработка грунта бульдозером возможна в неглубоких и протяженных выемках и резервах для перемещения его в насыпи на расстояние до 100 м.

Тяжелые грунты, а также грунты с примесями, разработка которых затруднена, предварительно рыхлят на толщину срезаемой стружки. Для рыхления применяют рыхлители -навесное или прицепное оборудование к гусеничному трактору ( рис-1). Рыхлитель оборудован пятью стойками -ножами, а при рыхлении особо плотных грунтов -тремя ( вторую и четвертую снимают).

Рисунок-1. Схема рыхления грунта прицепным тракторным рыхлителем

Схема рыхления грунта прицепным тракторным рыхлителем
а-общая схема; 1- трактор ;2-лебедка; 3- подъемная рама; 4-рыхлительные зубья; б-при грунтах средней плотности; в-то же, большой плотности.

Бульдозерами разрабатывают грунт в неглубоких и протяженных выемках и резервах для перемещения его в насыпи на расстояние до 100 м( при применении более мощных тракторов можно перемещать грунты и на большие расстояния).Бульдозеры применяют также для окучивания грунтов, обратной засыпки траншей и пазух котлованов, зачистки дна котлованов после экскаваторных работ , для разравнивания и планировки грунта.Разработку выемок бульдозером ведут ярусами, соответствующими толщине стружки грунта снимаемой за одну проходку, от начала выемки к середине ( рис-2).

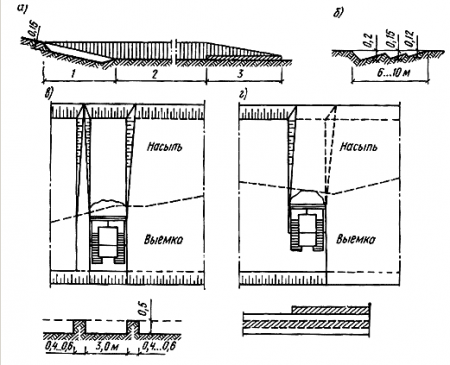

Рисунок-2.Схемы резания и перемещения грунта бульдозером

Схемы резания и перемещения грунта бульдозером

а-продольная при резании под уклон; 1-участок резания при работе под уклон; 2-участок перемещения; 3-участок разгрузки; б-продольная при резании на горизонтальном участке; внизу: в-планировка траншейным способом ; г-планировка послойным способом.

При этом должна быть обеспечена эффективная работа бульдозера под уклон.В цикл работы бульдозера входят следующие операции: резание и набор грунта путем снятия стружки под уклон; перемещение грунта с надвижкой его отвалом; разгрузка грунта и возвратный холостой ход.На участке перемещения грунта имеют место его потери от отсыпания в сторону отвала.

Для уменьшения потерь отвалы оборудуют по бокам открылками ящичного типа. Планировка площадок бульдозерами выполняется преимущественно двумя способами: траншейным и послойным. В первом случае ( рис-2,в) выемку разбирают на ярусы глубиной 0,4…0,5 м. Разработка каждого яруса ведется траншеями на ширину отвала с оставлением между ними полосы нетронутого грунта шириной 0,4…0,6 м. Эти валы срезают бульдозером в последнюю очередь. Траншейный способ исключает значительные потери грунта при его транспортировке и поэтому более производительный.

Траншейный способ разработки грунта имеет две разно видности: перемещение грунта по траншее, устроенной между валиками ранее осыпавшегося грунта, и устройство траншей в материковом грунте. Перемещение грунта по траншее между валиками применяется в тех случаях, когда бульдозеры транспортируют грунт, разработанный ранее другой землеройной машиной. При этом не производится срезание грунта по пути следования бульдозера. Захватывая грунт из отвала или насыпи, бульдозеры перемещают его постоянно по одному пути между валиками, образовавшимися из грунта, потерянного при первых рейсах.

Устройство траншей в материковом грунте целесообразно при разработке грунта бульдозерами в выемках глубиной 1…1.5 м. Для этого бульдозер проходит неоднократно по одному и тому же следу, срезая грунт по пути своего движения. Траншейный способ разработки грунта при отсыпке насыпи может быть совмещен с устройством промежуточных валиков. По окончании разработки грунта в траншее на полную глубину выемки бульдозер начинает устройство второй траншеи, расположенной параллельно первой на расстоянии 0,5 м от нее. Оставшийся между траншеями грунт разрабатывается и перемещается бульдозерами по окончании разработки грунта в траншеях.

Рисунок-3. Работа бульдозера в котловане

Работа бульдозера в котловане

Недостатки траншейной разработки заключаются в необходимости перемещения грунта только в одном направлении, повышенном расходе мощности трактора на перемещение грунта и, как следствие этого,- увеличении расхода горючего. Кроме того, при работе траншейным способом увеличивается интенсивность изнашивания деталей гусеничного хода тракторов, так как на них попадает грунт, осыпающийся с валиков или откосов траншеи.

При послойном способе выемка разрабатывается слоями на толщину снимаемой стружки за один проход бульдозера последовательно по всей ширине выемки или отдельным ее частям ( рис-2,г).

Этот способ применяется при сложном очертании площадок и при небольшой глубине срезки.При перемещениях грунта на расстояние свыше 40 м применяют разработку с промежуточным валом , а также спаренную работу двух бульдозеров. Отсыпку грунта ведут послойно, начиная с точки, более удаленной от места забора, путем постепенного подъема отвала.

Одновременная работа нескольких бульдозеров применяется при достаточно широком фронте работ или планировке широких площадей, а также при перемещении тяжелых глинистых или скальных пород.

При этом способе бульдозеры передвигаются рядом на расстоянии до 0,5 м один от другого. В работе могут участвовать одновременно до 4 бульдозеров. За счет сокращения потерь объем перемещаемого каждым бульдозером грунта увеличивается на 10…15%.

Одновременно работа нескольких бульдозеров требует четкой организации труда и высокой квалификации бульдозеристов, так как в этом случае необходимо поддерживать одинаковую скорость передвижения участвующих в работе бульдозеров и равномерную загрузку их. Снижение скорости или остановка одного из бульдозеров нарушает ритмичность работы всех машин.

Возвращается бульдозер в забой для повторения цикла при дальности перемещения до 70 м задним ходом без разворота машины. При разработке бульдозером особо плотных грунтов их предварительно следует разрыхлять.
