Бумажно-слоистый пластик

Бумажно-слоистый пластик получают на основе термореактивных синтетических смол, которыми пропитывают специальные сорта бумаги.

Материал широко используют в строительстве при декоративной оформлении стен внутренних помещений жилых и административных зданий, торгового оборудования, транспортных средств,дверных полотен и при других видов работ. Бумажно-слоистый пластик обладает малым весом, светостойкостью и гигиеничностью.В процессе эксплуатации помещений, которые отделаны таким материалом возможен уход за стеновыми поверхностями с использованием различных моющих средств.

Читай далее на http://stroivagon.ru листовой пластик

Материал обладает достаточной химической стойкостью,не портится от воздействия органических растворителей, минеральных масел,нормальных растворов и кислот. В зависимости от физико-механических показателей и качества лицевой поверхности бумажно-слоистый пластик подразделяется на марки: А-Для использования в условиях которые требуют использование материалов с повышенной износостойкостью.

Б- для использования в помещениях с менее жесткими условиями.В для использования в помещений в качестве поделочного материала.Бумажно-слоистый пластик выпускается листами длиной от 400 до 1600 миллиметров с различной толщиной начиная от одного миллиметра до трех миллиметров. Материал выпускают с одной декоративной стороной с печатным рисунком или однотонной.Лицевая поверхность декоративного пластика  должна быть матовой или глянцевой,гладкой и без вздутий.

Средняя плотность материала составляет 1.4 г/см³, при растяжении разрушающее напряжение составляет  63.6 МПа,разрушающее напряжение при изгибе 98 МПа. После изготовления листы пластика укладывают лицевой поверхностью внутрь,попарно. Упаковываются в сплошные деревянные или решетчатые ящики. Транспортируют бумажно-слоистый пластик предохраняя от механических повреждениях, загрязнения и атмосферного воздействия в виде осадков. Хранят материал в чистых и сухих помещениях уложенные на ровные поддоны в горизонтальном положении.

Применение материала

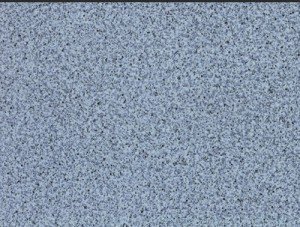

Бумажно-слоистый пластик

Бумажно-слоистый пластик















Бумажно-слоистый пластик широко используется в строительстве как материал для декоративной отделки стен внутренних помещений жилых и административных домов.Перед использованием материала рекомендуется не менее трех суток уложенным в стопу выдержать в помещении, которая имеет температуру воздуха не менее 20 градусов, при этом  влажность должна быть не выше 60 процентов. Бумажно-слоистый пластик можно сверлить электроинструментом или ручными способами, резать ножовочными пилками или ножницами. Во время работы с материалом необходимо вовремя снимать налипающую смолу с режущих граней.

Образующаяся при обработки или резании материала горючая пыль, вызывает раздражение дыхательных путей. Поэтому при работе необходимо использовать респираторные защитные средства. Материал можно приклеить на деревянное основание с помощью клея ФР-12, МФ-17, а также дифенольную мастику. К оштукатуренной и бетонной поверхности материал приклеивается с помощью мастик КН-2 и с помощью дифенольной мастики.

При этом клей необходимо наносить на обе склеиваемые поверхности,равномерным тонким слоем,движением кисти только в одну строну, так как клей имеет большую вязкость. При проведении работ по склеиванию бумажно-слоистого пластика, в помещении температура воздуха должна быть не менее 15 градусов. После нанесения клея на обе поверхности тонким слоем немедленно соединяют поверхности и выдерживают под давлением в течении одной сутки.

Креплении листов бумажно-слоистого пластика возможно также и по деревянной обрешетки.В таком случае между листами пластика оставляют необходимый минимальный зазор в 2-4 миллиметра в случае расширения материала при изменении температуры в помещении.Крепление материала по обрешетки проводят с помощью шурупов.

Добавить комментарий

Ваш e-mail не будет опубликован.
