Форматы чертежей

Форматы чертежей определяются установленными правилами государственными стандартами (ГОСТ-ами).Таким образом, все строительные чертежи выполняются на листах чертежной бумаги которые имеют определенные соотношения размеров сторон-форматы чертежей.

Конструкторские документы а также строительные чертежи выполняют на листах строго определенных размеров. В целях экономного расходования чертежной бумаги а также в целях удобного хранения чертежей стандарты ЕСКД устанавливают  форматы листов строго определенных размеров. Таким образом форматы чертежных листов определяются исходя из размеров внешней рамки по которой следует обрезать листы.

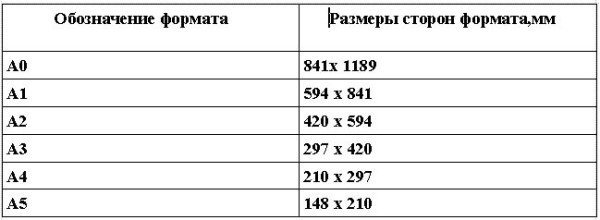

Таблица №1. Основные форматы чертежных листов

Основные форматы чертежных листовСогласно ГОСТ 2.301-68 устанавливают пять основных форматов для  конструкторских документов и строительных чертежей-АО, А1, А2, А3, А4.( смотри таблицу №1.). Площадь формата АО равна приблизительно 1 м². Другие основные форматы листов можно получить последовательным разделением формата АО на две равные части параллельно меньшей стороне соответствующего формата. Формат А5 применяют только при необходимости.

Формат АО (841 х 1189), имеет площадь равной одного квадратного метра (1 м²) и его принимают за основным. Кроме формата АО за основным принимают и другие форматы, которые получают путем последовательного деления линией на две равные части, параллельной меньшей стороне формата бумаги.

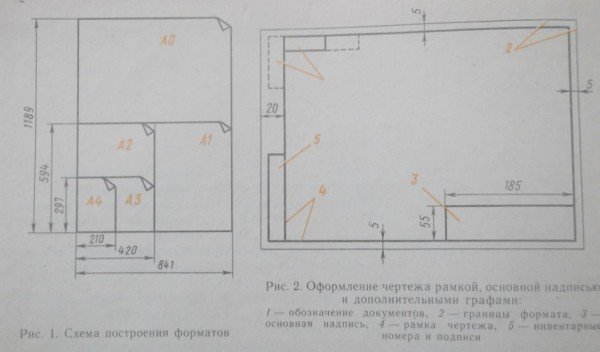

Рисунки 1 и 2. Схема построения форматов, оформление чертежей рамкой, основной надписью и графами

 Схема построения форматов, оформление чертежей рамкой, основной надписью и графамиРазмеры формата А4 (210 х 297) принимают за единицу измерения принятых остальных форматов. Образуются дополнительные форматы путем  увеличения коротких сторон основных принятых форматов на величину, кратную размерам формата А4. Длинную сторону листа при выполнении чертежа располагают обычно горизонтально.

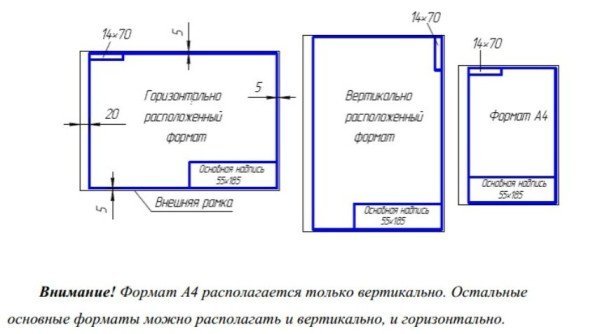

Рисунок 3. Основная надпись технических чертежей

Основная надпись технических чертежейЕсли по высоте размеры предмета значительно больше остальных,то длинная сторона чертежного листа может быть вертикально размещена.Формат А4 располагают только по вертикали. Размеры выпускаемых листов чертежной бумаги несколько больше установленных размеров основных форматов.

Читать далее на http://stroivagon.ru чертежные шрифты

Поэтому границы формата наносят на чертежный лист перед выполнением чертежа.Полоски бумаги, которые образуются за пределами границ формата чертежа используются для крепления листа бумаги с помощью кнопок к чертежной доске.
После того как закончились работы  над чертежом эти полоски обрезаются.



Рисунок 4. Рамка ограничивающая поле чертежа

Рамка ограничивающая поле чертежаЧертежи оформляют рамкой №4 (Рисунок 2) установленного образца. Рамка наносится внутри границ -2 чертежного формата:снизу,сверху и справа -на расстоянии пять миллиметров.Слева наносят на расстоянии 20 миллиметров (для брошюровки чертежа).В правом нижнем углу внутри рамки помещают основную надпись 3(угловой штамп).

Рисунок 5. Пример оформления основных надписей на чертежах

Пример оформления основных надписей на чертежахЕсли используют формат А4 то помещают надпись вдоль короткой стороны листа. Графы и рамка основной надписи на чертежах выполняется в виде  сплошной основной линией. Форма, а также содержание и размер граф основной надписи для выполнения технических чертежей (рисунок 3), должны выполнятся в соответствии с  ГОСТ 2.104-68.

Форма-1 (рисунок 5) выполняется на чертежах и схемах.

Форма-2 и 2 а, выполняется на текстовых документах.
