Технология устройства наливных полов

Наливные полы в строительной практике получили большое распространение.Наливные полы это новый вид защиты полов от вредного воздействия  различных агрессивных сред. Технология устройства наливных полов состоит из нескольких технологических операций,которые мы более подробно рассмотрим в этой статье:

Технология устройства наливных полов состоит из:

1. Подготовка основания для нанесения полимерного материала

2.Приготовление полимерраствора, пропитка основания, оклейка лотков, трапов и т.д.

3.Грунтовка основания а также нанесение основного и лицевого слоя.

4. Нарезка швов и заполнение специальным герметиком.

Общие сведения

Наливные полы это химически стойкие основания для покрытия полов на основе полимеров. Такие полы заменяют традиционные покрытия полов на основе кислотоупорных материалов и позволяют повысить значительно производительность труда, снизить сроки проведения работ за счет снижения материалоемкости покрытия, снизить стоимость покрытия и так далее.

Монолитные наливные полы защищают надежно нижерасположенные строительные конструкции от коррозии, улучшают условия эксплуатации помещений. Используются в основном для защиты полов производственных зданий от воздействия агрессивных сред слабой и средней интенсивностью.

Покрытие полов выдерживает воздействие температуры не более 50 градусов и воздействие незначительных нагрузок. Полы с покрытиями такого типа не допускаются в помещениях с воздействием агрессивных сред большой продолжительностью и с резкими температурными перепадами. Основным методом получения качественного покрытия является тщательная и качественная подготовка основания.

Чем прочнее основание под такими полами,тем больше долговечность для таких покрытий.Поэтому наливные полы должны иметь под собой прочное основание из цементных растворов или железобетона.

Подготовка основания.

Основание для заливки таких полов должно быть ровной с шероховатой лицевой поверхностью,без трещин, выбоин и раковин. Отклонения от линии горизонтальной плоскости не должно превышать 2 миллиметра. Влажность основания под такими полами не должно превышать трех процентов. Категорически не рекомендуется устраивать наливные полы  на основе полимеров по основаниям из кислотоупорных плиток,асфальтобетонным стяжкам, керамической плитки и других покрытий.

Для уменьшения количества трещин при заливке полов используют полимерцементные растворы с использованием эмульсий ПВА.В таких случаях, если имеются такие основания, их удаляют с помощью отбойного молотка.После этого основание выравнивают цементными растворами.

Перед нанесением монолитного покрытия на основе полимеров с подготовленного основания (в данном случае с цементной стяжки) рекомендуется удалить цементное молоко щетками металлическими или методом шлифования. После этого проводят обеспыливание обработанной поверхности основания.

Наливные покрытия выполняются методом розлива полимерного состава раствора, который имеет степень наполнения кислотоупорного наполнителя и связующего примерно 1/2. Толщина таких покрытий должно быть в пределах 5-6 миллиметров.

В условиях когда они заливаются в помещениях которые не будут подвергаться воздействию агрессивных сред то толщина слоя покрытия может быть снижена до трех миллиметров. Процесс заливки полов протекает следующим образом:

В начале проводят грунтовку основания толщиной до 0.5 миллиметров. Используют механизированные приспособления или ручной труд,при этом для нанесения грунтовок пользуются щетками.После этого проводят оклейку плинтусов,трапов,лотков сливных с помощью стеклоткани на эпоксидных компаундах.Делается это для того чтобы упрочнить покрытие в наиболее проблемных и напряженных местах.

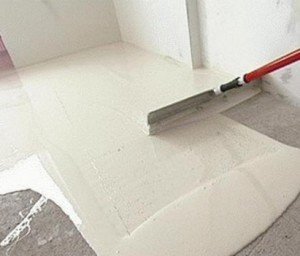

После этого на поверхность наносят основной слой наливного пола толщиной в 1-4 миллиметра.Основной слой наносят только после того как грунтовка достигает состояние отлива.При этом разливают приготовленный состав и начинают разравнивание специальной калибровочной рейкой от стены.

После истечения от 24-48 часов после нанесения основного слоя на поверхность наносят лицевой слой в который вводят пигменты в количестве до 5% от массы:диоксид титана,железный сурик,технический оксид хрома и другие.Толщина лицевого слоя 1-2 миллиметра. Продолжение статьи
